Bluetoothi signaalihäirete lahendamine on süstemaatiline projekt, mis nõuab põhjalikku kaalumist mitmel tasandil:protokolli omadused, riistvara disain, keskkonna juurutamine ja tarkvara optimeerimine. Bluetooth töötab seadmes2,4 GHz ISM avalik sagedus, jagades spektrit selliste seadmetega nagu Wi{0}}Fi, Zigbee ja mikrolaineahjud, nii et häired on vältimatud, kuid neid saab tõhusalt hallata ja leevendada.
Siin on süstemaatiline lahendus, mis liigub teooriast praktikasse:
I. Põhiprintsiip: häirete allikate mõistmine
Kaaskanali häired: muud Bluetooth-seadmed, Wi-Fi, Zigbee, juhtmeta hiired, mikrolaineahjud jne töötavad kõik sagedusel 2,4 GHz.
Kõrvalolevate{0}}kanalite häired: tugevad läheduses olevad signaalid küllastavad vastuvõtja võimendi või põhjustavad intermodulatsiooni.
Mitmeteelised efektid ja takistused: Metallesemed, seinad ja inimkeha neelavad või peegeldavad signaale, põhjustades tuhmumist.
Loomulikud disainivead: Kehv antenni jõudlus, toiteallika müra, mitteoptimaalne PCB paigutus.
II. Riistvara-taseme lahendused (optimeerimine allikas)
See on kõige olulisem ja kriitilisem samm.

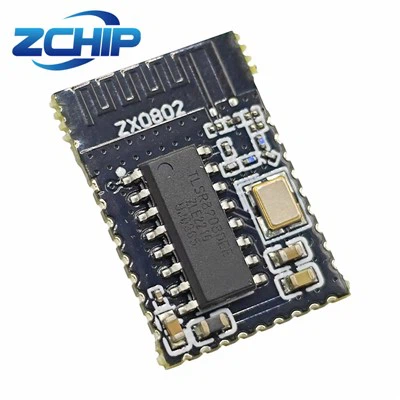

Valige tugeva häirevastase{0}}võimega kiibid/moodulid:
Eelistage kiipide toetamistBluetooth 5.0 või uuemad versioonid. Neil on tugevamLE kodeeritud PHY (füüsiline kiht), mis kasutab edasisuunalist veaparanduskoodi, et oluliselt parandada leviulatust ja{0}}häiretevastast võimekust madalama andmeedastuskiiruse hinnaga.
Valige kõrge vastuvõtutundlikkusega moodulid (nt parem kui -97 dBm).
Optimeerige antenni kujundust ja paigutust:
Antenni tüüp: Parema võimenduse ja kiirgusmustri saavutamiseks eelistage välisantenne (nt spiraalsed antennid, PCB antennid) keraamiliste kiipide antennidele.
Impedantsi sobitamine: tagage täpne 50-oomine impedantsi sobivus antenni ja RF-jälje vahel. Ebakõla põhjustab signaali peegeldumise, vähendades edastamise efektiivsust.
Hoidke -piirkonnast eemal: hoidke antenni ümber rangelt -välisala, nagu on kirjeldatud andmelehel, hoides seda metallesemetest ja maatasapindadest eemal.
Suunatus: reguleerige antenni orientatsiooni vastavalt rakendusele. Kõiksuunalised antennid sobivad mobiilseadmetele; suundantennid parandavad signaale fikseeritud punkt{1}}--punktide linkide jaoks.
PCB disaini optimeerimine:
Toiteallika lahtisidumine: Asetage piisavalt (tavaliselt 100nF + 10uF) ja kvaliteetseid -lahutuskondensaatoreid Bluetooth-kiibi toitekontaktide lähedusse, et filtreerida välja toitemüra.
RF jäljed: Hoidke need lühikesed, sirged, kontrollitud 50-oomise takistusega ja maapinnaga varjestatud.
Kristallostsillaator: kasutage stabiilset kellaallikat, mis on paigutatud eemale{0}}kiiretest digitaalsetest liinidest ja raadiosagedusalast.
Varjestus ja isolatsioon:
Emaplaadi digitaalsest mürast tulenevate häirete vältimiseks isoleerige Bluetoothi RF-sektsioon metallkilbiga.
Kui seadme sees eksisteerib samaaegselt mitu raadiomoodulit (nt Wi-Fi ja Bluetooth), maksimeerige nende füüsiline kaugus ja nihutage antennide paigutust.
III. Protokoll ja tarkvara{1}}taseme lahendused (intelligentne vältimine)
See on võtmeks Bluetoothi "pehme jõu" ärakasutamiseks.
Kasutage adaptiivset sagedushüpet (AFH):
Nii klassikaline Bluetooth (BR/EDR) kui ka BLE kasutavad sagedus{0}}hüplevat hajaspektrit.Veenduge, et AFH-funktsioon on lubatud. Bluetoothi põhiseade skannib kanali kvaliteeti ja väldib aktiivselt Wi-Fi jne hõivatud "halbu kanaleid".
BLE kasutab ühendatud olekus 37 andmekanalit; selle hüppamisalgoritm pakub oma olemuselt mõningast häirekindlust.
Ühenduse parameetrite optimeerimine:
Ühenduse intervall: Ühendusintervalli sobiv lühendaminelubatud piirides võib vähendada üksiku paketi kadumise mõju, kuna kordusedastusvõimalused sagenevad. See suurendab veidi energiatarbimist.
Paketi pikkus: Bluetooth 5.0 kasutamineLE 2M PHYvõiLE andmepaketi pikkuse laiendusvõimaldab saata rohkem andmeid lühema eetriaja jooksul, vähendades häirete "tabamuse" sattumise tõenäosust.
Kanalite haldamine ja reklaamide optimeerimine:
Vältige ülekoormatud WiFi-{0}}kanaleid: Wi-Kõige sagedamini kasutatakse 1., 6. ja 11. WiFi-kanaleid. BLE reklaamikanalid on 37, 38 ja 39, mis neid tahtlikult väldivad. Ühendatud andmeedastuse ajal katab hüppamine aga kogu riba.
Kriitiliste andmete jaoks rakendagetaasedastusmehhanismidjaandmete kontrolliminerakenduskihis.
Kooseksisteerimise strateegiad WiFi-{0}}häirete vastu (kooseksisteerimise kunst):
Ajajaotusega multipleksimine (TDM): kui seade integreerib nii WiFi{0}} kui ka Bluetoothi (nt nutitelefonid), pakuvad kiibimüüjad küpseid kooseksisteerimise lahendusi. Nad koordineerivad mõlema raadio edastus-/vastuvõtuaegu riistvaraliste signaalimisliinide kaudu (nt PRIORITEET, FREQ, ACTIVITY), et vältida samaaegset edastamist.
Füüsiline eraldatus: fikseeritud paigalduse korral eraldage Bluetooth-seadmed ja WiFi-ruuteri antennid füüsiliselt (nt suunake need risti).
IV. Keskkond ja juurutamine-taseme lahendused (operatiivne optimeerimine)
Kohapealne-spektrianalüüs:
Kasutage juurutuskeskkonnas spektrianalüsaatorit (või odavat -tarkvara-määratletud raadiot, nagu HackRF), et skaneerida sagedusala 2,4 GHz ja tuvastada puhtaimad kanalipiirkonnad.
Võrgu planeerimine:
Vähendage edastusvõimsust: vähendage Bluetooth-seadmete edastusvõimsust, järgides samal ajal sidekauguse nõudeid. See vähendab vastastikusi häireid süsteemi sees ja aitab kaasa elektromagnetilisele ühilduvusele (EMC).
Lisage releesõlmed: Bluetooth Meshi võrkude või stsenaariumide puhul, mis nõuavad suurt leviala, vähendab sõlmede tiheduse suurendamine hüppekaugust, möödudes tõhusalt takistustest ja kohalikest häirete allikatest.
Keskkonna kohandamine:
Vältige Bluetooth-seadmete paigutamist suurtesse metallkorpustesse, nurkadesse või mikrolaineahjude lähedusse.
Inimkeha (eriti käed) neelab märkimisväärselt 2,4 GHz signaale-pöörake erilist tähelepanu kantavate seadmete antenni kujundusele.
V. Praktilised sammud häirete tõrkeotsinguks (tõrkediagnostika juhend)
Häireprobleemide ilmnemisel toimige järgmiselt.
Isoleeritud test: viige seade avatud alale, kus pole muid traadita ühenduse signaale, et teha kindlaks, kas probleem on sisemine või keskkondlik.
Vahemaa test: testige maksimaalset sidekaugust häirete{0}}vabas keskkonnas ja võrrelge seda spetsifikatsioonidega, et hinnata, kas riistvara jõudlus on piisav.
Muutuv juhtimine:
Lülitage välja kõik läheduses olevad võimalikud häirete allikad (Wi-Fi ruuterid, muud Bluetoothi seadmed, juhtmeta kaamerad jne).
Lülitage need ükshaaval sisse, jälgides häirete allika tuvastamiseks Bluetoothi jõudluse muutusi.
Tööriistaabi:
Kasutage mobiilirakendusi (nt nRF Connect, LightBlue), et jälgida Bluetoothi kanali RSSI (vastuvõetud signaalitugevuse indikaator) ja ühenduse stabiilsust.
Kontrollige seadme logisid ühenduse katkemise põhjuste või andmete taasedastuskiiruste osas.
Kokkuvõte ja soovitused
| Häirevastane-tase | Põhimeetmed | Maksumus | Tõhusus |
|---|---|---|---|
| Riistvara sihtasutus | Valige suurepärased kiibid, optimeerige antenni ja PCB-d | Keskmine{0}}Kõrge | Põhimõtteline, otsustav |
| Protokolli optimeerimine | Lubage AFH, reguleerige ühenduse parameetreid | Madal | Märkimisväärne, arukas vältimine |
| Keskkond ja juurutamine | Spektri analüüs, võrgu planeerimine | Keskmine | Kontekst-Konkreetne, lahendab-saidil esinevad probleemid |
| Kooseksisteerimise juhtimine | Wi-Fi/Bluetoothi aegjaotusmultipleksimine | Madal (projekteerimise ajal) | Lahendab{0}}seadmesisesed häired |
Arendajatele:Kinnituse saamiseks eelistage koostööd mooduli tarnijategareferentskujundusedja järgige rangelt nende riistvara disaini juhiseid. Tarkvara puhul kasutage täielikult ära protokolliviru pakutavaid häiretevastaseid-konfiguratsioonivalikuid.
Kasutajatele/juutajatele:Tehke kohapeal{0}}uuringuid, planeerige ratsionaalselt seadmete paigutust ja tihedust ning vältige Bluetooth-lüüside paigutamist WiFi-ruuterite kõrvale.
Bluetoothi signaalihäirete lahendamiseks pole "hõbedast kuuli". See on kombineeritud tulemussuurepärane riistvara disain, intelligentsed protokollivirna algoritmid ja ratsionaalne juurutamine. Häirevastaste probleemidega -tõsine tegelemine toote kavandamise varases staadiumis on palju kulu-efektiivsem ja annab paremaid tulemusi kui tootmisjärgsed-parandused.
